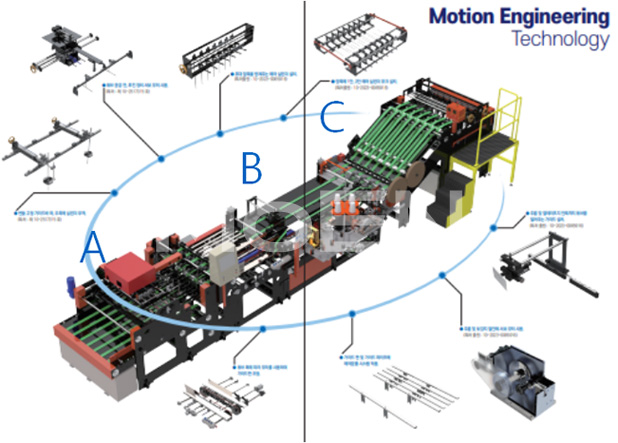

겸용봉제기

겸용봉제기
Specification Description
기계속도 40 - 80매 / 분
튜브종류 종이, 샌드위치, 라미네이팅 튜브
튜브길이 650-1200mm
튜브 폭 260-550mm
가셋트 폭 0-150mm
주름지 폭 55mm
라텍스 및 열테이프 폭 60mm
미싱 헤드 및 속도 DN - 2, 25M/분
1차 컷터기 에어 실린더 타임
2차 컷터기 서보 모터 타임
튜브 공급 방식 지멘스 모션 프로그램
조작 방법 19인치 터치 스크린
에어 용량 5-6 Kg/cm2
전기 용량 220/380*60Hz * 3P * 15W
기계 중량 약 2,500 Kg
기계 치수 길이 9,657 * 폭 2,508 * 높이 2,197

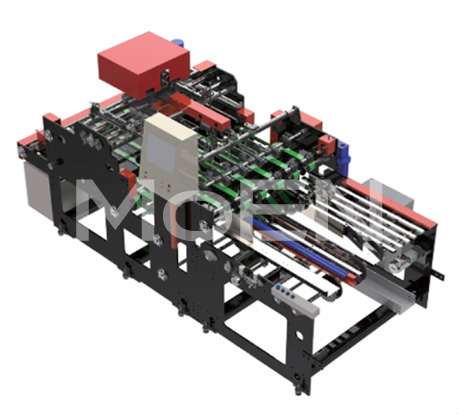

자동공급장치

자동공급장치
Specification Description
속도 120매 / 분(최대)
튜브재질 종이, 샌드위치, 라미네이팅 튜브
튜브길이 650 - 1200mm
튜브폭 260 - 550mm

특징

  • 전, 후진 장치에 캐드캠 프로그램을 적용하여 작동시 튜브 위치 변경 가능
  • 튜브 상승시 앞, 뒤 실린더를 각각 조정하여 2장 공급을 근본적으로 차단
  • 튜브 공급시 가이드 파이프 및 가이드 편에서의 에어 분출로 튜브 정렬 용이함
  • 에어장치는 터치스트림에서 사용 / 미사용 선택 가능

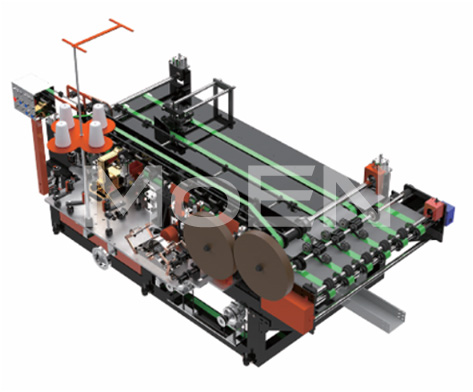

겸용봉제부 & 배출 이송부

겸용봉제부 & 배출 이송부
Specification Description
속도 70매 / 분(최대)
튜브재질 종이, 샌드위치, 라미네이팅 튜브
튜브길이 650 - 1200mm
튜브폭 260 - 550mm

특징

  • 서보모터를 사용하여 보강지 절단 위치를 튜브 전, 후로 선택 가능
  • 생산 중 앞, 뒤 테이프 길이 조절 가능 (센서 미세 조정)
  • 샌드위치 튜브 생산시 주름지 안쪽까지 들어가지 않는 불량을 제거하기 위해 쿠션 가이드 장치 설치
  • 인출롤에 에어 실린더를 부착하여 완성된 포대를 안정적으로 배출

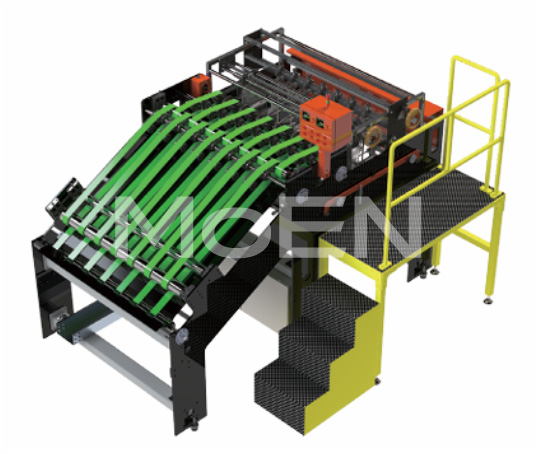

카운터 스테커

카운터 스테커
Specification Description
속도 120매 / 분(최대)
튜브재질 종이, 샌드위치, 라미네이팅 튜브
튜브길이 650 - 1200mm
튜브폭 260 - 550mm

특징

  • 라미백 생산시 앞쪽 처짐현상으로 인해 앞쪽 에어 실린더를 설치하여 포대 낙하시 앞쪽을 받쳐 안정적으로 포대 적재
  • 백 폭에 따라 조정 기능
  • 에어 실린더 사용/미사용 스위치 설치
  • 포대 길이 방향에 에어실린더 설치
  • 백 25매 번들 적재시 마지막 백을 잡아주는 1단 에어실린더,
    축출시 인정 간격 유지를 위한 2단 에어실린더 포크 설치
  • 겸용봉제기 2대 이상 사용시 완제품 자동화로 생산성 증대 및 인원 절감

Power Packing Multi Carrier

Power Packing Multi Carrier

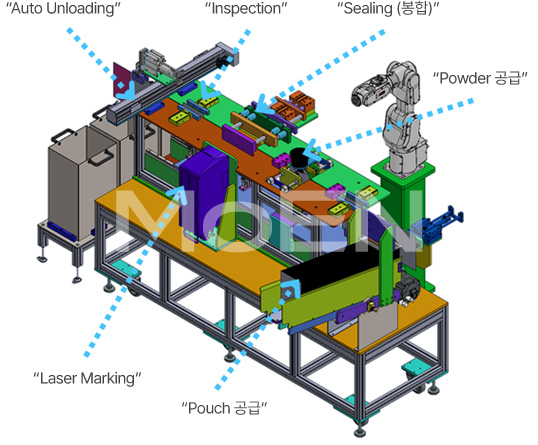

Item Spec
Pouch Magazine 작업자 수동으로 약 2,500매/1회 적재
Pouch 공급 Suction Pad - 진공발생기, Air Cylinder
Pouch 이송 A.C Servo Motor : X축 Pitch 이송
Powder 공급 기존 다관절 로봇(6축), 200g 공급
비산 파우더 흡입 메인덕트와 연결
상부 Pouch Sealing 전기히터 열에 의한 씰링
레이저 마킹 씰링 공정에서 레이저 마킹으로 파우치 면에 직접 인쇄 및 바코드 동시 인쇄됨
Inspection Laser marking Bar Code 인식 확인
Powder 유무 확인
자동 언로딩 X-Robot, Servo motor, Y-Cylinder, Gripper
NG, 3EA, 1EA로 3개소 Basket에 분리적재

Where could I use the Multi-Carrier-System? Typical applications

Carrier grouping for certain steps
in the production line
Synchronize with external axis
Variable stopping, exactly where
it's required
MCS taking over as X-Axis

Multi-Carrier-System

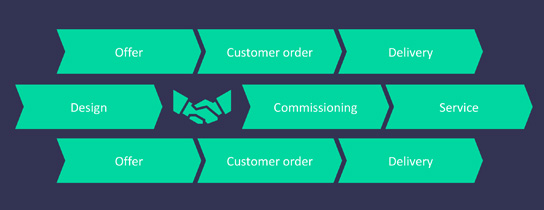

Cooperation partners Siemens and Moen bring in their core competences

Moen

Long-standing experience in automating movements
in key processes of the machine

  • Magnetic package/carrier
  • Linear motor
  • Measurement system/encoder
  • Standard belt, basic frame

Siemens

Long-standing experience in machine automation and
synchronized motion control

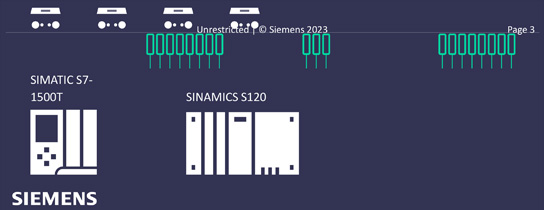

  • SIMATIC S7-1500T/SINAMICS S120
  • TEC RAILCTRL/library “LRailCtrl”
  • Tool-set for design, simulation and engineering:
    BOM Builder, Web Server and Modular Application Creato
